Critère de ruine Eurocode 3 - construction en acier

Critères Eurocode 3 – partie 1-1

Référence : EN1993-1-1 Octobre 2005 AFNOR P22-311-1
Calcul des structures en acier
Partie 1-1 : Règles générales et règles pour les bâtiments

Pour les critères de ruine ICAB EC3, la notation « B  flambement simple» et « D flambement avec déversement » sont évalués en tenant compte respectivement du seul effet de flambement par compression pour « B » ou du flambement et déversement pour « D » selon les procédures reportées ci-après.

Résistance au flambement (EN1993-1-1 6.3.1)

La méthode Eurocode 3 propose une méthode qui introduit un paramètre d’imperfection alpha qui est fonction du type de profilé

L’effort de résistance à la compression est :

où l’on désigne par

• fy: limite élastique de l’acier (MPa=N.mm-2)
• Gamma_M1: Coefficient partiel pour résistance des barres aux instabilités, évaluée par vérification de barres
• A1: Section comprimée
  A1=A, aire de la section pour les sections transversales de classes 1, 2 et 3
  A1=Aeff, aire de la section pour les sections transversales de classe 4

Le coefficient de réduction pour le mode de flambement approprié :

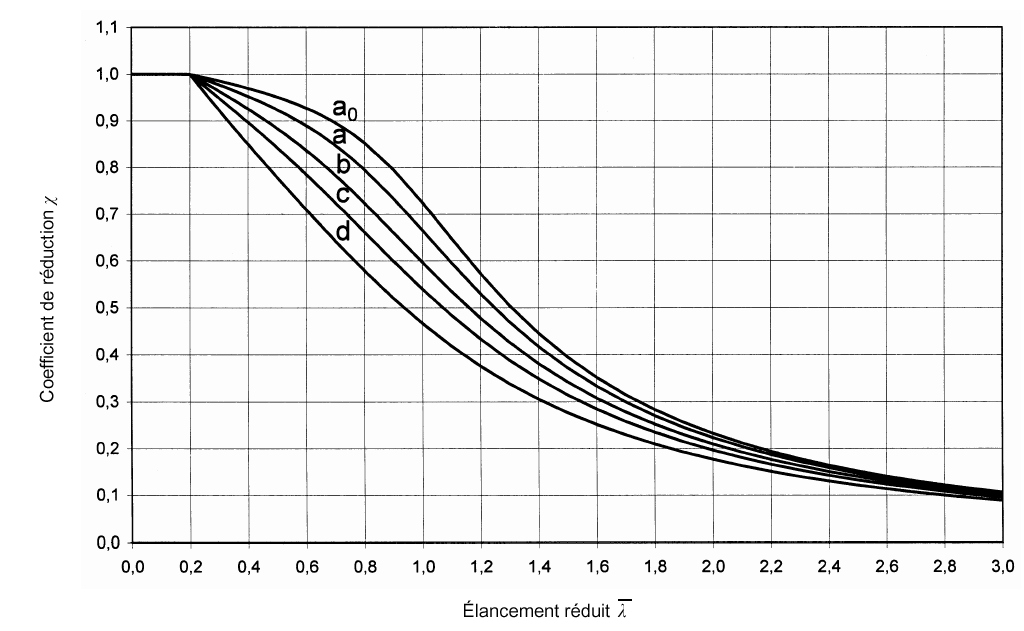

Les courbes de flambement Chi en fonction du facteur d’imperfection Alpha sont représentées ci-dessous:

Facteur d’imperfection Alpha

• a0: 0.13
• a: 0.21
• b: 0.34
• c: 0.49
• d: 0.76

Résistance au déversement (EN1993-1-1 6.3.2)

Il convient de vérifier une barre non maintenue latéralement et soumise à une flexion selon l’axe fort vis-à-vis du déversement de la façon suivante :

Le moment résistant de calcul au déversement est :

où l’on désigne par

• Wy: Module de résistance approprié pris de la façon suivante :
  Wy=Wpl,y, aire de la section pour les sections transversales de classes 1 ou 2
  Wy=Wel,y, aire de la section pour les sections transversales de classe 3
  Wy=Weff,y, aire de la section pour les sections transversales de classe 4
